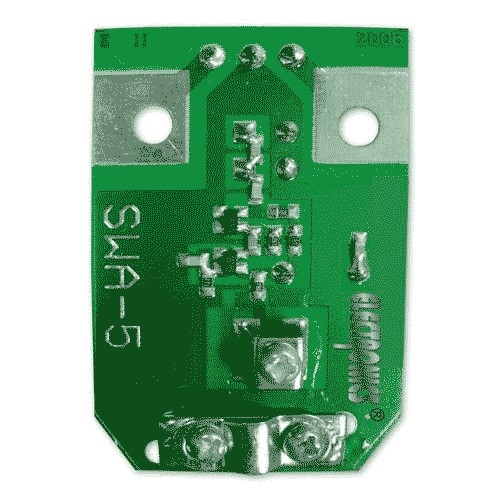

Усилитель Антенный SWA-5

70.00 руб.

Описание:

Пластинчатые антенные усилители предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Примерно одинаковое конструктивное исполнение позволяет использовать их в различных конструкциях широкополосных антенн. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов, которые изготавливаются ведущими зарубежными фирмами - ITT, Siemens, Philips и др. Благодаря полностью автоматизированному многократному контролю пластинчатые усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.

В настоящее время наибольший ассортимент составляют пластинчатые усилители SWA, WS, РА, РАЕ, GPS и др. Они имеют различные схемные решения, что позволяет путем простейшего подбора добиться требуемых результатов в районах с различным уровнем принимаемого сигнала.

В районах с относительно хорошим уровнем принимаемого сигнала обычно используют усилители с одним каскадом усиления (одноступенчатые) SWA-1, SWA-1 /LUX, PA-2, S&A-110.

В районах с недостаточным уровнем принимаемого сигнала используют двухкаскадные (двухступенчатые) усилители WS-2, SWA-3, SWA-4/LUX, SWA-5 (SWA-6), SWA-7, SWA-8, SWA-9, PA-5, S&A-130, PA-9, S&A-140, PA-10, S&A-120, РАЕ-14, РАЕ-42, РАЕ-43, РАЕ-44, РАЕ-45, РАЕ-65, PAE-65TS, WA-031, WA-032, WA-041, WA-042, WA501S-1.

Ниже приведены технические характеристики и их принципиальные схемы перечисленных выше усилителей, а также показан их внешний вид.

Подача напряжения к пластинчатым усилителям осуществляется адаптерами, различающимися лишь исполнением корпуса.

Технические характеристики SWA-5:

  •   Усиление (1-12 каналы), дБ 5-10
  •   Усиление (21-60 каналы), дБ 25-31
  •   Шумы, дБ 3,1
  •   Дальность от транслятора, км 10-40





Дополнительная информация
Тип платы усилители  Коэффициент усиления антенны с усилителем в дб Дальность от ретранслятора в км Дальность от ретранслятора в км
     1-12      21-60
   SYM-01 (300/755)
   SWA-1
0 0 0-10 5-30
   SWA-1 Lux
   SWA-2
7-10 15-8 5-20 10-40
    SWA-3
    SWA-10,0,41
8-11 18-10 5-25 10-40
    GSVA-3 Lux
    SWA-8
14-20 24-15 20-40 25-80
    SWA-4 Lux
    SWA-14
16-24 26-16 30-50 40-100
    SWA-S
    SWA-6
15-25 28-15 30-50 40-100
    SWA-9
    SWA-7
16 - 28 32-16 35-55 50-110
   SWA-7 Lux
   SWA-1b
20-27 30-18 40-60 60-120
   SWA-16
   SWA-17
18-26 33-33 50 -80 70-130
    SWA-18
    SWA-1 9
22 -28 32-22  60 - 100 80-140
    SWA-44
    SWA-47
5 - 20 34-26 50 - 100 70-150
    SWA-49
    SWA-55
5 -24 35-26  50-100 70-150
    SWA-97
    SWA-103
26 -36 39-30 70-110 100-160
    SWA-107
    SWA-109
26-38 36-30  80 -120  110-180
    SWA-555 28- 05 38-28   80-120 110-180
   SWA-2000
   SWA-3501
28-39 38-32    90 - 150 120-200
