Описание:

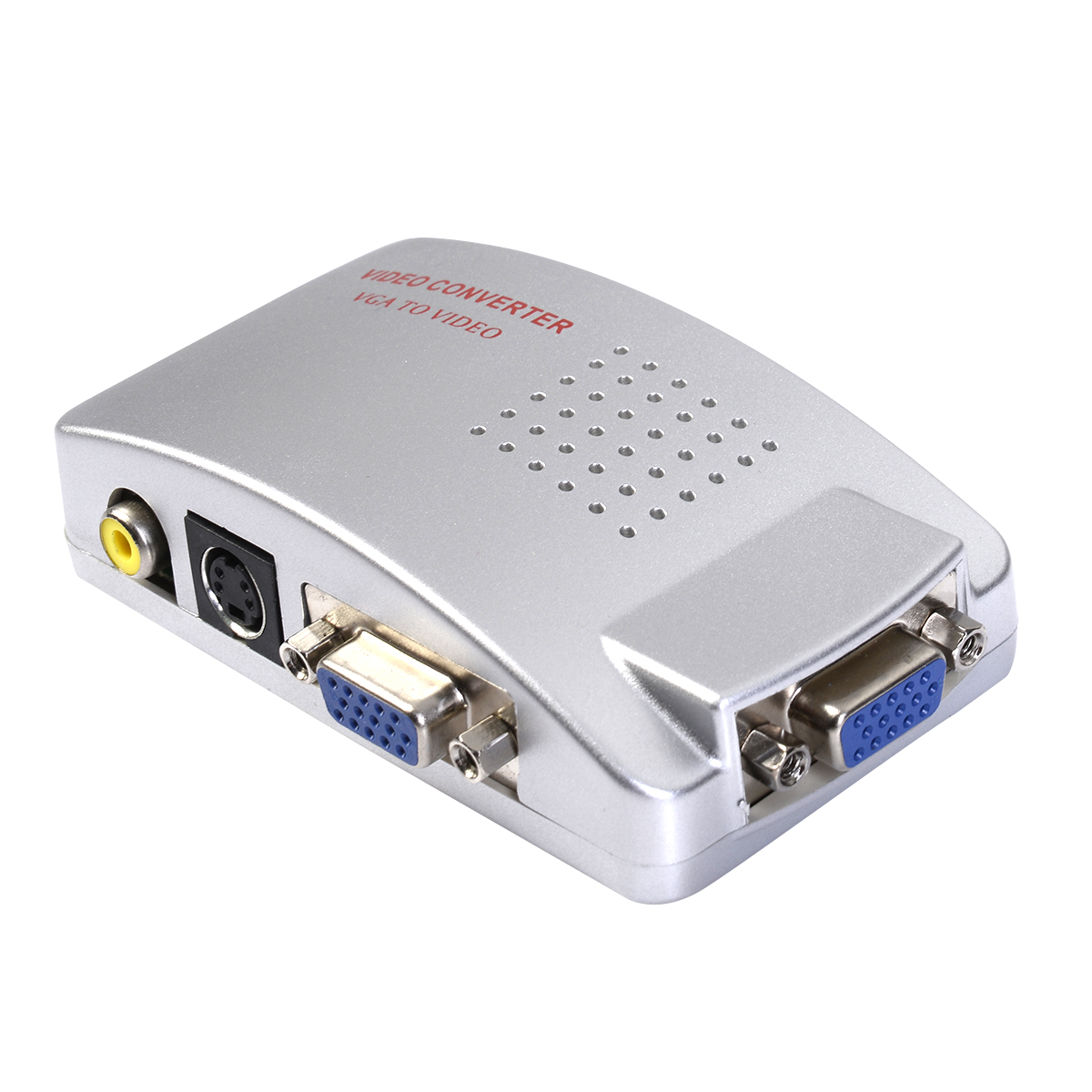

Видео конвертер 2 vga гн. - RCA гн.+SVHS гн., предназначен для преобразования VGA видеосигнала в стандартный аналоговый(стандартной четкости 480i, 576i) композитный видеосигнал RCA "Тюльпан"(AV) и S-VIDEO,и передачи изображения на телевизор, VHS видеомагнитофон, DVD-рекордеры и т.д.Очень удобен для презентаций с помощью PowerPoint, веб-браузеров, для показа онлайн игр PC, картинок, и фильмов.

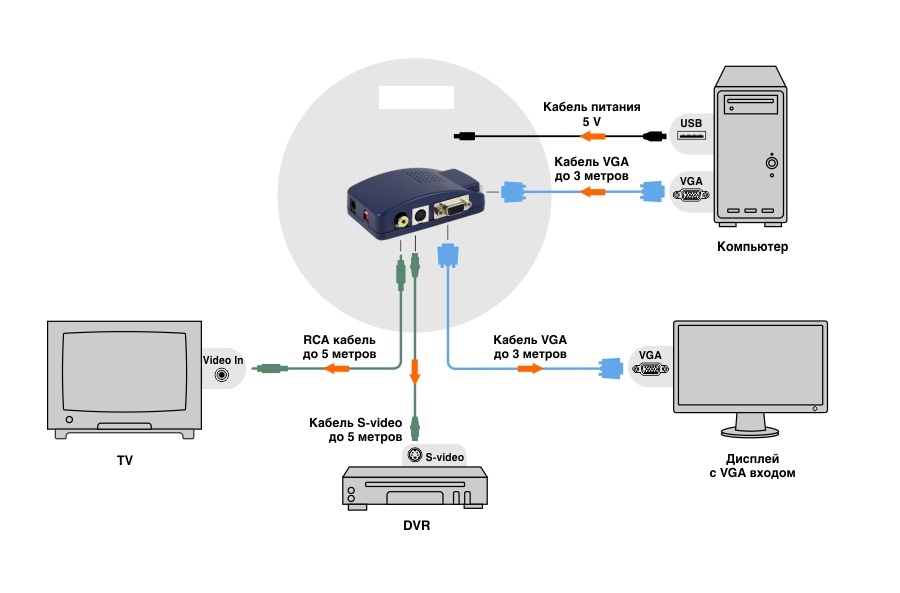

Используя кабель VGA, соедините вход VGA конвертера с портом своего компьютера VGA. Используя кабель S-видео или видео кабель RCA (composite video), соедините конвертор со своим телевизором, проектором, или другим устройством для показа видео сигнала.
Так что, подключить VGA источник(ноутбук) к старым "советским"телевизорам с одними только "тюльпаном" теперь проще простого! Имеется возможность переключения режимов NTSC и PAL.

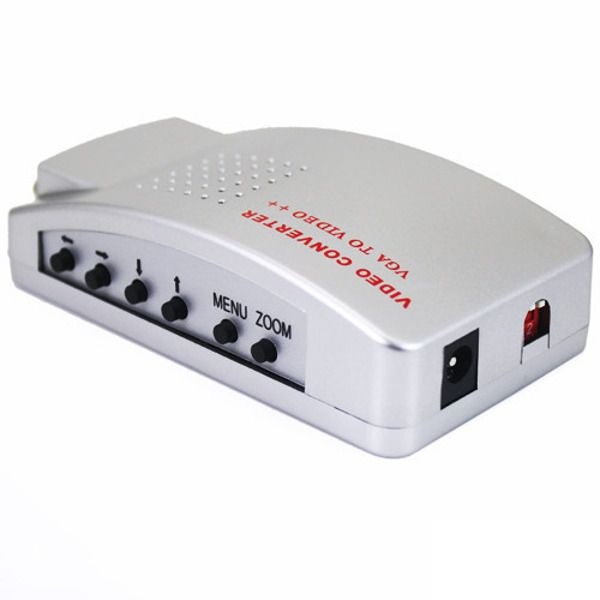

Назначение кнопок и органов управления:
С помощью кнопок на боковой панели устройства можно отрегулировать положение и размер, а также яркость, контрастность, насыщенность, цветовой баланс и резкость изображения. Питание устройства осуществляется от USB порта компьютера.
(1),(2) Кнопки перемещения изображения вверх и вниз. Если предварительно было вызвано OSD меню (кнопкой (5) "Меню"), данные кнопки отвечают за перемещение по меню — выбор регулировок.
(3),(4) Кнопки перемещения изображения влево и вправо. В режиме OSD меню (если предварительно была нажата кнопка (5) "Меню"), в зависимости от выбранной регулировки, с помощью данных кнопок изменяются размер изображения по вертикали и горизонтали, а также яркость, контрастность, насыщенность, цветовой баланс или резкость.
(5) Кнопка вызова OSD меню. (6) Кнопка увеличения изображения.
OSD меню
Технические характеристики:
-
видео стандарты: NTSC/NTSC-EIAJ/PAL/PAL-M/PAL-N/SECAM (через RGB);
-
резолюции поддерживали: 640 x 480 (до 85 гц), 800 x 600 (до 85 гц), 1024 x 768 (до 75 гц), 1280 x 1024 (60 Гц);
-
входной порт: DB15 (VGA);
-
выходной порт: композитное видео (RCA), S-video и HD15 (VGA);
-
передняя панель управления: увеличение масштаба изображения, Меню;
-
настройка изображения: горизонтальный и вертикальный размер, яркость, контраст, оттенок, насыщенность, точность и настройка показа фона;
-
электропитание: от разъема USB (5В);
-
размер конвертера: 100 мм х 60 мм х 26 мм.
Особенности:
-
Нет необходимости в установке драйверов
-
Низкое энергопотребление
-
Поддержка NTSC и PAL
В комплект поставки входят:
-
Видео конвертер 2 vga гн. - RCA гн.+SVHS гн. – 1 шт.;
-
видео RCA кабель – 1 шт.;
-
видео S-Video кабель – 1 шт.;
-
кабель питания от USB или блок питания – 1 шт.;
-
VGA кабель – 1 шт.;
-
Руководство пользователя на Английском языке
